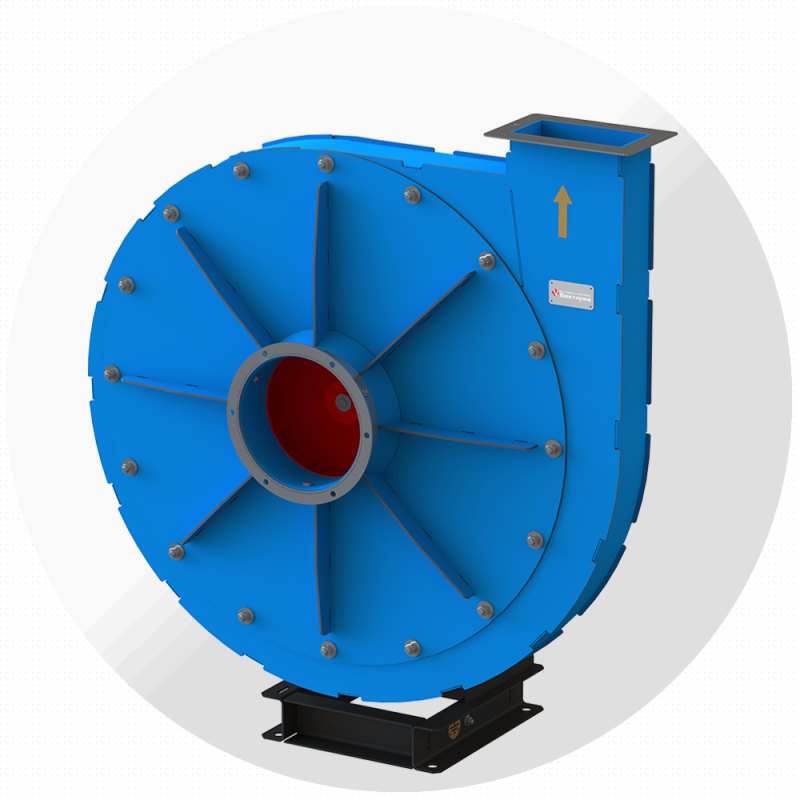

Вентилятор высокого давления ВР-140-15 №5,6, Ø560 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор высокого давления ВР-140-15 №5 — радиальный вентилятор высокого давления завода «Виктория» (Москва). Номер 5,6: диаметр рабочего колеса 560 мм. В каталоге завода 4 исполнения по двигателю: производительность от 300 до 2300 м³/ч, полное давление до 5637 Па, мощность 0,55–4 кВт.
Серия для малых расходов и высокого давления: наддув, продувка, подача воздуха в технологические аппараты. Заменяет ВР-12-26 и ВЦ 10-28.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-140-15-5,6-095-4-3000 | 0,95 | 700–2000 | 5085…3456 | 4825…1213 | АИР100S2 | 4 | 2850 | 82 |
| ВР-140-15-5,6-100-4-3000 | 1,00 | 800–2300 | 5637…3829 | 5298…778 | АИР100S2 | 4 | 2850 | 82 |
1500 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВР-140-15-5,6-095-0,55-1500 | 0,95 | 300–1000 | 1236…840 | 1173…295 | АИР71А4 | 0,55 | 1360 | 60 |
| ВР-140-15-5,6-100-0,75-1500 | 1,00 | 400–1100 | 1370…931 | 1288…189 | АИР71В4 | 0,75 | 1350 | 61 |
Расшифровка обозначения
ВР-140-15-5,6-095-0,55-1500
| ВР-140-15 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВР-140-15, мм
| Обозначение вентилятора | B | H | L | b | h | l | D | D1 | d | n | a1 | A1 | n1 | a2 | A2 | n2 | n3 | C1 | C2 | C3 | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-140-15-5,6-095, 0,55/1420 | 730 | 809 | 384 | 303 | 450 | 111,5 | 160 | 1900 | 7 | 6 | 67 | 100 | 1 отв. | 134 | 165 | 1 | 6 | 250 | 200 | 35,25 | 12 |
| ВР-140-15-5,6-100, 0,75/1420 | 730 | 809 | 384 | 303 | 450 | 111,5 | 160 | 1900 | 7 | 6 | 67 | 100 | 1 отв. | 134 | 165 | 1 | 6 | 250 | 200 | 35,25 | 12 |
| ВР-140-15-5,6-095, 4,0/2880 | 730 | 809 | 467 | 303 | 450 | 111,5 | 160 | 1900 | 7 | 6 | 67 | 100 | 1 отв. | 134 | 165 | 1 | 6 | 300 | 280 | 37,75 | 12 |
| ВР-140-15-5,6-100, 4,0/2880 | 730 | 809 | 467 | 303 | 450 | 111,5 | 160 | 1900 | 7 | 6 | 67 | 100 | 1 отв. | 134 | 165 | 1 | 6 | 300 | 280 | 37,75 | 12 |
Габаритные размеры при различных положениях корпуса ВР-140-15, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР-140-15-5,6 | 730 | 333 | 358 | 688 | 322 | 535 | 714 | 355 | 398 | 879 | 344 | 366 | 714 | 355 | 333 | 879 | 344 | 322 |
Конструкция и особенности
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 12
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Общего назначения теплостойкие до 200 °С | Т |
| Коррозионностойкие из нержавеющей стали | К |
| Коррозионностойкие теплостойкие до 200 °С | КТ |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Наддув и продувка технологического оборудования
- Подача воздуха в горелки и топки
- Пневмосистемы с малым расходом и высоким напором
- Промышленные вентиляционные установки
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВР-140-15, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
