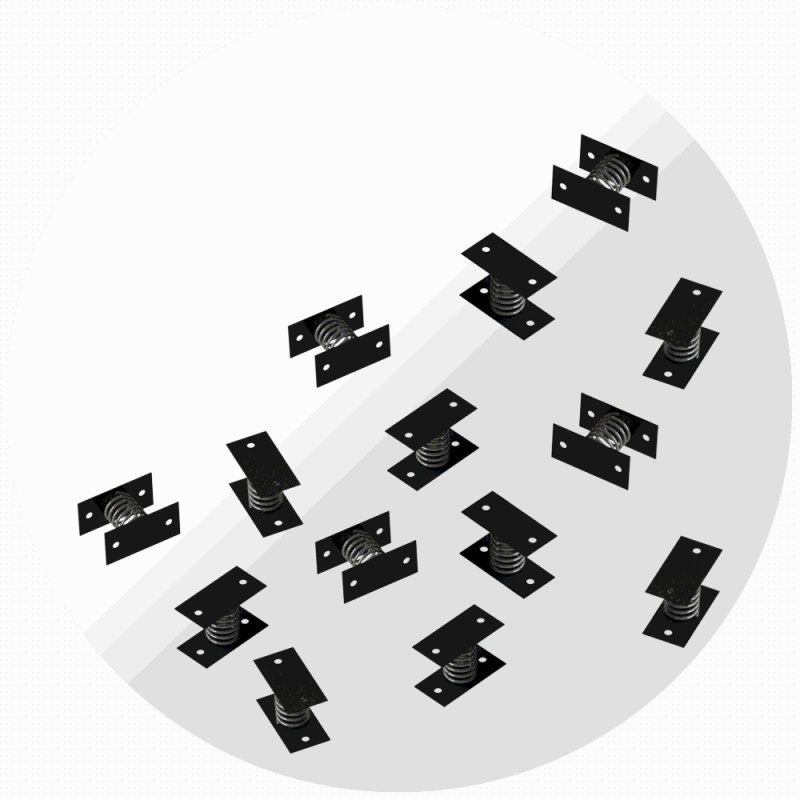

Виброизоляторы пружинные ДО
⚙️ Подбор и заказ
Характеристики
Описание
Назначение и конструкция
Виброизоляторы предназначены для уменьшения динамических усилий, передающихся на различные конструкции от установленных на них вентиляторов, а, это значит, снижения шумового фона и вредных механических нагрузок на смежную аппаратуру и обслуживающий персонал.
Виброизолятор пружинный типа ДО состоит из цилиндрической пружины (1), к торцевым виткам которой жестко прикреплены штампованные пластины (2).
К нижней пластине, которая является основанием, приклеена резиновая прокладка (5).
Прилагаемые к виброизолятору две стальные шайбы (3) и две резиновые прокладки (4) предусмотрены для установки под болты нижней пластины при монтаже виброизоляторов.
Виброизоляторы имеют низкую собственную частоту (порядка 2…3 Гц), что позволяет виброизолировать оборудование с низкими частотами возбуждающих сил с эффективностью до 90%, а также отсутствие остаточных деформаций, старения и, как следствие, неограниченный срок службы.
Габаритные и присоединительные размеры
Виброизоляторы пружинные типа до: габаритные и присоединительные размеры
| Обозначение | Вертикальная жесткость, кг/см | раб. (Нагрузка, кг) | пред. (Нагрузка, кг) | раб. (Осадка под нагрузкой, мм) | пред. (Осадка под нагрузкой, мм) | H | A | A1 | B | S | S1 | Dср | h | d | d1 | d2 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ДО-38 | 4,57 | 12,4 | 15,5 | 27 | 34 | 77 | 100 | 70 | 60 | 2 | 5 | 30 | 12 | 3 | 8,5 | 12 | 0,29 |
| ДО-39 | 6,2 | 22,3 | 27,8 | 36 | 45 | 98 | 110 | 80 | 70 | 2 | 5 | 40 | 12 | 4 | 8,5 | 12 | 0,41 |
| ДО-40 | 8,3 | 34,6 | 43,2 | 41,7 | 52 | 123 | 130 | 100 | 90 | 3 | 10 | 50 | 18 | 5 | 8,5 | 12 | 0,94 |
| ДО-41 | 12,7 | 55 | 68,7 | 43,4 | 54 | 138 | 130 | 100 | 90 | 3 | 10 | 54 | 18 | 6 | 10,5 | 14 | 1,03 |
| ДО-42 | 16,8 | 96 | 120 | 57,2 | 72 | 180 | 150 | 120 | 110 | 3 | 10 | 72 | 19 | 8 | 10,5 | 14 | 1,79 |
| ДО-43 | 30,0 | 168 | 210 | 56 | 70 | 202 | 160 | 130 | 120 | 3 | 10 | 80 | 19 | 10 | 10,5 | 14 | 2,46 |
| ДО-44 | 36,4 | 243 | 304 | 66,5 | 83 | 236 | 180 | 150 | 140 | 3 | 10 | 96 | 19 | 12 | 10,5 | 14 | 3,74 |
| ДО-45 | 45,0 | 380 | 475 | 84,5 | 106 | 291 | 220 | 180 | 170 | 3 | 10 | 120 | 19 | 15 | 13 | 16 | 6,58 |
Где применяется
- Радиальные вентиляторы на раме
- Осевые вентиляторы на опоре
- Агрегаты в венткамерах над помещениями с постоянным пребыванием людей
Что указать при заказе
- Масса агрегата и количество опорных точек
- Обозначение виброизолятора по рабочей нагрузке
Смотрите также
Важно знать
Виброизолятор выбирают по рабочей нагрузке на одну опору: масса агрегата делится на число опор, осадка под нагрузкой должна быть одинаковой на всех опорах.
