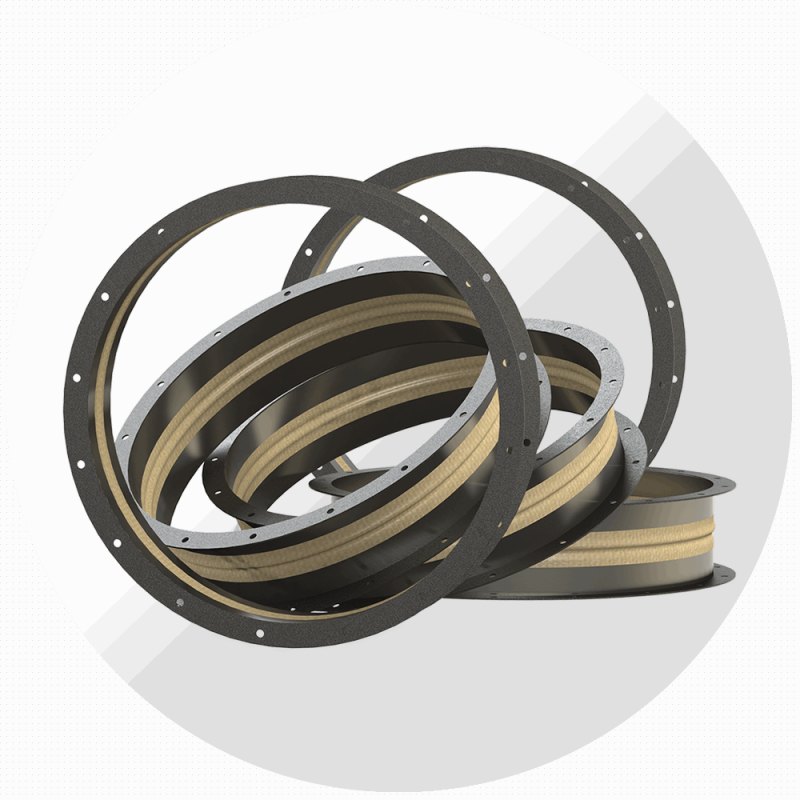

Вставки гибкие ВГ-ВО для осевых вентиляторов
⚙️ Подбор и заказ
Характеристики
Описание
Назначение и конструкция
Вставки гибкие предназначены для соединения осевых вентиляторов общего назначения с воздуховодами или клапанами.
Вставки могут устанавливаться на стороне всасывания и на стороне нагнетания вентилятора (ВГ-ВО).
Вставка состоит из рукава и закрепленных на нем фланцев.
На вставках ВГ-ВО применяется фланец из полосы.
Материал рукава и фланцев определяется перемещаемой средой.
Для каждого исполнения вентилятора предусмотрено соответствующее исполнение вставки.
Условия эксплуатации Вставки гибкие предназначены для эксплуатации в условиях умеренного (У), тропического (Т) климата 1-й и 2-ой категории размещения по ГОСТ 15150-69.
Габаритные и присоединительные размеры
Вставки гибкие: габаритные и присоединительные размеры
| Обозначение | Исполнение | D | D1 | d | n | Масса, кг |
|---|---|---|---|---|---|---|
| ВГ-ВО-3,15 | 1 | 315 | 360 | 10 | 8 | 2,3 |
| ВГ-ВО-3,55 | 1 | 355 | 400 | 10 | 8 | 3,9 |
| ВГ-ВО-4,0 | 1 | 400 | 440 | 10 | 8 | 4,4 |
| ВГ-ВО-4,5 | 1 | 450 | 490 | 10 | 8 | 4,9 |
| ВГ-ВО-5,0 | 1 | 500 | 540 | 12 | 16 | 5,5 |
| ВГ-ВО-5,6 | 1 | 560 | 600 | 12 | 16 | 6,2 |
| ВГ-ВО-6,3 | 1 | 630 | 670 | 12 | 16 | 7 |
| ВГ-ВО-7,1 | 2 | 710 | 760 | 12 | 16 | 8 |
| ВГ-ВО-8,0 | 2 | 800 | 850 | 12 | 16 | 9 |
| ВГ-ВО-9,0 | 2 | 900 | 950 | 12 | 16 | 13 |
| ВГ-ВО-10,0 | 2 | 1000 | 1050 | 12 | 16 | 14 |
| ВГ-ВО-11,2 | 2 | 1120 | 1180 | 12 | 16 | 18 |
| ВГ-ВО-12,5 | 2 | 1250 | 1310 | 12 | 16 | 20 |
| ВГ-ВО-14,0 | 2 | 1400 | 1460 | 12 | 16 | 25 |
| ВГ-ВО-16,0 | 2 | 1600 | 1660 | 12 | 16 | 32 |
Где применяется
- Присоединение осевых вентиляторов к круглым воздуховодам
- Снижение вибрации и структурного шума
- Системы общеобменной вентиляции и подпора воздуха
Что указать при заказе
- Серия и номер вентилятора
- Исполнение по перемещаемой среде
Смотрите также
Важно знать
Типоразмер аксессуара совпадает с номером вентилятора — указывайте серию и номер вентилятора в заявке.
Цена — по запросу. Она зависит от размера, привода и комплектации. Пришлите сечение, исполнение и количество — подготовим коммерческое предложение с чертежом и сроком изготовления. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
