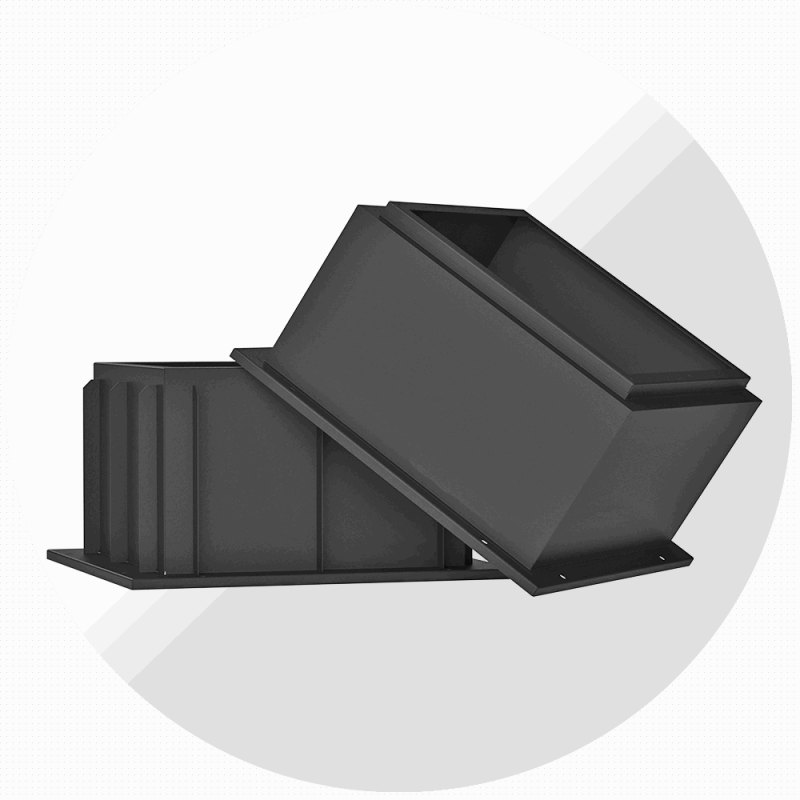

Стаканы монтажные СМК и СМКУ для крышных вентиляторов
⚙️ Подбор и заказ
Характеристики
Описание
Назначение и конструкция

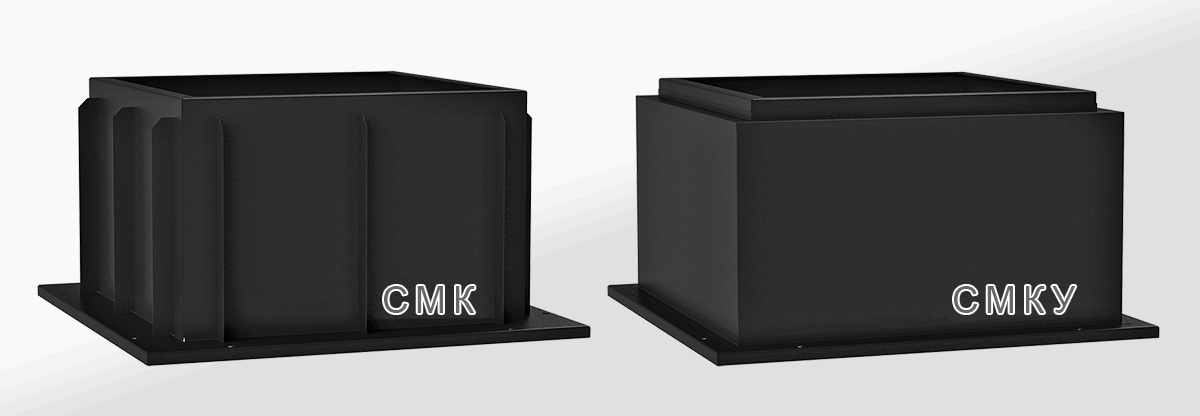

Стакан СМК (Стакан Монтажный Крышного вентилятора) представляет собой жесткую сварную конструкцию, имеющую в плане вид полого квадрата.
В обоснованных случаях применяется утепленный вариант стакана СМКУ.
Верхний фланец, на который опирается вентилятор, имеет вваренные наружу резьбовые шпильки.
В нижней части стаканы имеют по контуру развитую плиту для установки на силовые элементы кровли.
Все стаканы имеют защитное лакокрасочное покрытие.
Стаканы предназначены для монтажа на кровле вентиляторов ВКРС, ВКРВ, ВОФ-ДУ, ВКОП-С и (через переходник ПО-СМК) вентиляторов ВКОП-К, ВКО.
Габаритные и присоединительные размеры
СМК (СМКу): габаритные и присоединительные размеры
| Обозначение | А | А1 | А2 | А3 | H | MxL | B | B1 | d | n, шт. | Масса СМК, кг | Масса СМКУ, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СМК (СМКУ)-2,8 | 345 | 325 | 450 | 395 | 300 | М8х20 | 280 | 420 | 12 | 4 | 6 | 8 |
| СМК (СМКУ)-3,15 | 390 | 370 | 500 | 440 | 300 | М8х20 | 315 | 470 | 12 | 4 | 7 | 9 |
| СМК (СМКУ)-3,55 | 440 | 420 | 560 | 490 | 300 | М8х20 | 355 | 530 | 12 | 4 | 8 | 10 |
| СМК (СМКУ)-4,0 | 485 | 460 | 630 | 585 | 450 | М10х30 | 400 | 600 | 12 | 4 | 18 | 21 |
| СМК (СМКУ)-4,5 | 545 | 520 | 710 | 645 | 450 | М10х30 | 450 | 680 | 12 | 4 | 21 | 25 |
| СМК (СМКУ)-5,0 | 615 | 580 | 800 | 715 | 450 | М10х30 | 500 | 765 | 16 | 4 | 25 | 31 |
| СМК (СМКУ)-5,6 | 695 | 650 | 900 | 795 | 450 | М10х30 | 560 | 865 | 16 | 4 | 29 | 36 |
| СМК (СМКУ)-6,3 | 785 | 730 | 1000 | 885 | 450 | М10х30 | 630 | 965 | 16 | 4 | 32 | 42 |
| СМК (СМКУ)-7,1 | 880 | 830 | 1120 | 980 | 600 | М12х40 | 710 | 1070 | 20 | 8 | 64 | 78 |
| СМК (СМКУ)-8,0 | 980 | 930 | 1250 | 1080 | 600 | М12х40 | 800 | 1200 | 20 | 8 | 71 | 87 |
| СМК (СМКУ)-9,0 | 1100 | 1030 | 1400 | 1200 | 600 | М12х40 | 900 | 1350 | 20 | 8 | 83 | 102 |
| СМК (СМКУ)-10,0 | 1220 | 1170 | 1600 | 1420 | 600 | М12х40 | 1000 | 1540 | 24 | 12 | 148 | 172 |
| СМК (СМКУ)-11,2 | 1370 | 1320 | 1800 | 1570 | 600 | М12х40 | 1120 | 1740 | 24 | 12 | 175 | 200 |
| СМК (СМКУ)-12,5 | 1570 | 1500 | 2000 | 1770 | 600 | М12х40 | 1250 | 1940 | 24 | 12 | 192 | 220 |
| СМК (СМКУ)-14,0 | 1770 | 1680 | 2250 | 1970 | 600 | М12х40 | 1400 | 2190 | 24 | 12 | 230 | 265 |
Где применяется
- Монтаж крышных вентиляторов на плоских кровлях
- Узлы прохода вытяжных шахт через кровлю
- Системы общеобменной вентиляции и дымоудаления
Что указать при заказе
- Исполнение: СМК или СМКУ
- Номер вентилятора
- Серия вентилятора — для подбора переходника
Смотрите также
Важно знать
Типоразмер аксессуара совпадает с номером вентилятора — указывайте серию и номер вентилятора в заявке.
Для скатных кровель применяют регулируемый стакан СМКУ-Р.
Цена — по запросу. Она зависит от размера, привода и комплектации. Пришлите сечение, исполнение и количество — подготовим коммерческое предложение с чертежом и сроком изготовления. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
